LMG3410R150RWHT TI(德州仪器) 具有集成驱动器和过流保护功能的 600V 150m欧姆 GaN
LMG341xR150 GaN功率级具有集成驱动器和保护功能，可让设计人员在电力电子系统中实现更高水平的功率密度和效率。LMG341x的固有优势超越硅MOSFET，包括超低输入和输出电容值、可将开关损耗降低80%的零反向恢复以及可降低EMI的低开关节点振铃。这些优势支持诸如图腾柱PFC之类的密集高效拓扑。 LMG341xR150通过集成一系列独特的特性提供了传统共源共栅GaN和独立GaN FET的智能替代产品，以简化设计、最大限度地提高可靠性并优化任何电源的性能。集成式栅极驱动器支持100V/ns开关（Vds振铃几乎为零），低于100ns的限流可自行防止意外击穿事件，过热关断可防止热逃逸，而且系统接口信号可提供自监控功能。
全国服务热线：15361844591
芯片介绍
Product Introduction
1、芯片介绍
LMG341xR150 GaN功率级具有集成驱动器和保护功能，可让设计人员在电力电子系统中实现更高水平的功率密度和效率。LMG341x的固有优势超越硅MOSFET，包括超低输入和输出电容值、可将开关损耗降低80%的零反向恢复以及可降低EMI的低开关节点振铃。这些优势支持诸如图腾柱PFC之类的密集高效拓扑。 LMG341xR150通过集成一系列独特的特性提供了传统共源共栅GaN和独立GaN FET的智能替代产品，以简化设计、最大限度地提高可靠性并优化任何电源的性能。集成式栅极驱动器支持100V/ns开关（Vds振铃几乎为零），低于100ns的限流可自行防止意外击穿事件，过热关断可防止热逃逸，而且系统接口信号可提供自监控功能。
2、产品特性
TI GaN工艺通过了实际应用硬开关任务剖面可靠性加速测试
支持高密度电源转换设计
与共源共栅或独立GaN FET相比具有卓越的系统性能
低电感8mm×8mm QFN封装简化了设计和布局
可调节驱动强度确保开关性能和EMI控制
数字故障状态输出信号
仅需+12V非稳压电源
集成栅极驱动器
零共源电感
20ns传播延迟确保MHz级工作频率
工艺经过调整的栅极偏置电压确保可靠性
25V/ns至100V/ns的用户可调节压摆率
逐周期过流保护
强大的保护
无需外部保护组件
过流保护，响应时间低于100ns
压摆率抗扰性高于150V/ns
瞬态过压抗扰度
过热保护
针对所有电源轨的UVLO保护
3、应用
高密度工业电源和消费类电源
用于笔记本电脑、平板电脑、电视机、机顶盒和打印机的高密度交流/直流适配器
光伏逆变器
工业电机驱动
封装信息Encapsulation information
|
产品品牌： |
TI(德州仪器) |
产品描述： |
所有产品均来自正规渠道
支持第三方检测
|
|
产品名称： |
|
产品封装： |

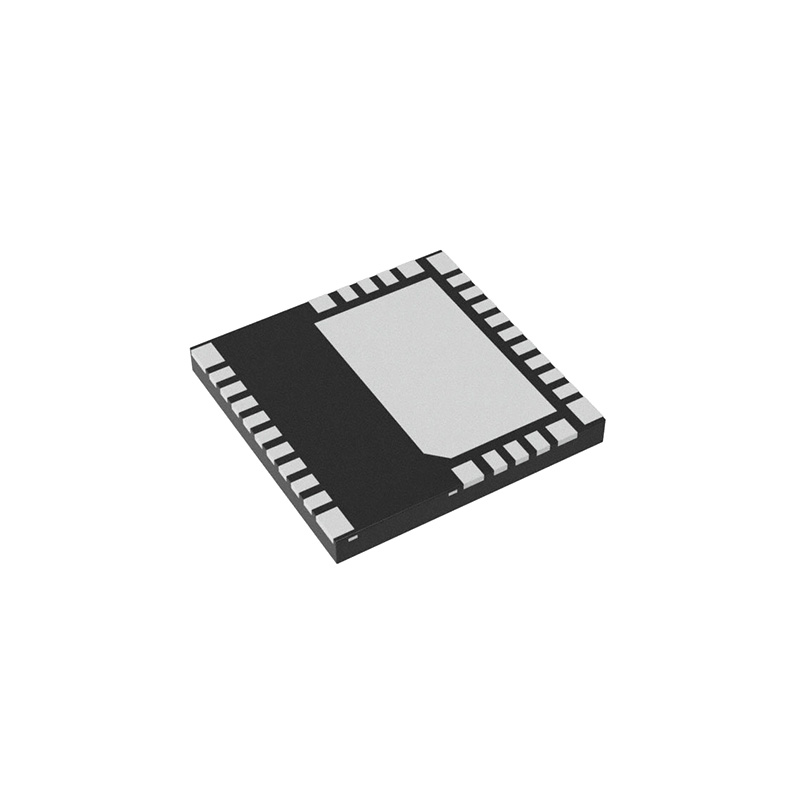

VQFN-32-EP(8x8) |
|
标准包装： |
250个/圆盘 |
最低起订： |
1片起售 |
|
出厂日期： |
请咨询客服 |
大货周期： |
现货库存 |
产品应用Product application
-
通信设备
-
消费电子
-
工业控制
-
智能安防
